ACCUMULATEUR THERMOR MONACO III (CAVALIER DE DÉLESTAGE / FIL PILOTE)

12 décembre 2022 08:45

Bonjour, en nettoyant l'accumulateur Thermor Monaco III (ref. 1855929139000027I*) : # 01 # CAVALIER DE DÉLESTAGE # Le cavalier de réglage du délestage gisait dans le fond du caisson et n'était pas fixé à la carte électronique de l'appareil. • que veut dire " régler le niveau de délestage " de l'appareil ? (cf. page 10 du manuel : https://www.thermor.fr/gaerp/download/notice-monaco-3-installationpdf) • à priori le cavalier n'a pas été fixé à la carte électronique : dois-je le remettre ? ▷ si oui, avez-vous un schéma / photo / description de la carte électronique pour le faire (car cela n'est pas décrit dans le manuel) ? # 02 # FONCTIONNEMENT SANS FIL PILOTE # cet accumulateur à pour le moment fonctionné avec un fil pilote relié au tableau électrique (Heure Creuse - HC, Heure Pleine - HP), mais il est prévu que cet accumulateur soit transféré vers une salle de jeux pour enfants où le réseau électrique n'y possède pas de fil pilote (pas de liaison avec un fil pilote au tableau électrique depuis cette pièce). • quelles seraient les configurations recommandées pour brancher l'accumulateur dans cette pièce (cf. manuel page 07 à 09) ? Par exemple, utiliser un programmateur mécanique basique relié à l'accumulateur pour enclencher la recharge uniquement sur les périodes HC. Votre expérience et vos conseils sur le sujet sont les bienvenus. Dans cette attente, en vous remerciant par avance, cdlt,

Commentaires

3 commentaires

Soraya

16 décembre 2022 14:01
Bonjour,

Vous trouverez ci-dessous l'emplacement pour remettre en lieu et place votre cavalier.

Enfin, vous pouvez installer une horloge sur votre installation afin de bénéficier des HC. Pour se faire vous devez brancher l'alimentation permanente en 230V. Ainsi pour simuler les HC vous viendrez alors vous piquer sur la phase d'alimentation du Monaco. Enfin vous pourrez alimenter l'horloge en sortie des HC.

Merci de votre confiance

Belle journée
0

Actions pour les commentaires Permalien
firstname Schaepzle

2 février 2023 16:49
Bonjour,

merci pour votre réponse, qui pour mon humble niveau technique sollicite, svp, des précisions :

# A # FONCTIONNEMENT SANS FIL PILOTE #

vous indiquez :
- brancher l'alimentation permanente en 230V
- vous pouvez installer une horloge sur votre installation et pour simuler les HC vous viendrez alors vous piquer sur la phase d'alimentation du Monaco

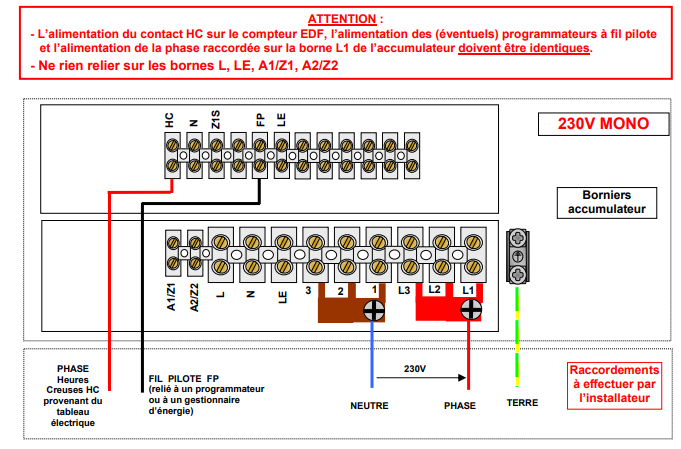

Sur la base du schéma en page 08 du manuel (https://www.thermor.fr/gaerp/download/notice-monaco-3-installationpdf), pouvez-vous svp confirmer que vos explications signifieraient :

- PHASE relié à L1 > puis L1 relié/piqué vers l’horloge > puis L1 de horloge relié à HC ?
- A quoi serait relié FP (si il y a lieu de le relier, ou comment le simuler) ?

N’hésitez pas à poster un schéma explicatif.

Vous parler d’horloge : avez vous un modèle (chez thermor) ou une appellation commune générique évoquant une référence pour me faire une idée du produit correspondant ?

Mon petit niveau technique se limitant à connaître à quoi correspondrait " une prise programmateur mécanique 24H avec cadran ".

# B # CAVALIER DE DÉLESTAGE #

Peut-on déduire de votre schéma annoté que placer le cavalier sur 3/3 signifierait la charge des 3 résistances électriques présentes ?

Si oui, les positions 1/3 et 2/3 signifieraient 1 résistance électrique sur 3, et 2 résistances électriques sur 3 à la charge ?

Et enfin, si ces fractions correspondent à la logique de charge des résistances électriques, savez-vous dans quel ordre les résistances sont priorisées à la charge (dans le caisson : du bas vers le haut, ou du haut vers le bas) ?

en vous remerciant par avance de l'attention que vous porterez à ces demandes de clarifications, je vous prie d'agréer, l'assurance de ma considération.
0

Actions pour les commentaires Permalien
Gael

3 février 2023 08:45

Modifié
Bonjour Monsieur Schaepzle,

avant de vous expliquer les branchements à réaliser, il faut bien comprendre le fonctionnement du fil pilote et du contact Heures creuses:

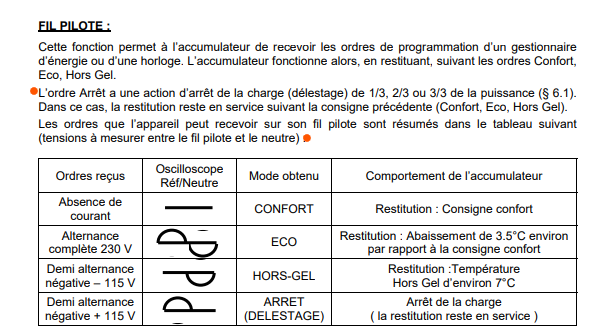

- L'arrivée Fil Pilote est destinée à y brancher un programmateur centralisé. Suivant les tensions envoyées entre le neutre et le fil pilote, l'accumulateur (radiateurs et sèche-serviettes aussi) vont se positionner sur les modes suivants (voir tableau venant de la notice)
- L'arrivée Heures Creuses est destinée à brancher le câble heures creuses venant du tableau électrique. A l'instar d'un ballon d'eau chaude, l'intérêt est d'accumuler une certaine quantité de calories (réglage du thermostat de la charge) durant les heures creuses et de les restituer durant la journée ... comme un cumulus.
Si vous n'avez pas de câble Heures creuses dans la futur salle de jeu, comme vous l'a transmis Soraya, vous pouvez simuler les heures creuses en envoyant une tension de 230 volts sur le contact heures creuses . Une simple horloge qui sera réglée sur les 8 heures au tarif réduit fera très bien l'affaire. La phase ira sur le contact dédié tandis que le neutre ira sur le neutre de l'accumulateur (le neutre doit être identique sur toute l'installation électrique). Dès que l'horloge alimentera le contact HC en 230 volts, l'accumulateur passera en charge et s'arrêtera de charger à 0 volts.

Nous n'avons pas d'horloge au catalogue mais un vendeur en matériel électrique sera à même de vous aiguiller sur le bon modèle. Il n'est pas nécessaire de parler de "puissance" lors du choix puisque c'est un contact sec qui est alimenté, pas la puissance de l'appareil.

Comme vous pouvez le lire sur la première copie de la notice, entre les 2 points rouges, le cavalier qui se positionne sur 1/3, 2/3 et 3/3 n'est pas destiné à charger tout ou partie du Monaco mais il correspond à la puissance de délestage en cas de consommation au delà de la puissance d'abonnement. C'est du tout où rien c'est à dire qu'en cas de délestage 3/3, c'est toute la puissance qui est délestée et non un système cyclique sur chaque puissance. Idem pour le 1/3 et les 2/3 en sachant que les accumulateurs Monaco comportent 6 résistances de puissance égales donc le calcul est vite fait.

Merci de votre confiance,
0
