Thermor Aeromax VM: L´option photovoltaique
Bonjour,
Je voudrais savoir si la connexion pour l'option photovoltaïque I1 d'un Thermor Aeromax VM est une alimentation électrique ou de signal afin que le système reconnaisse qu'il est connecté à l'énergie photovoltaïque opérationnelle.
Merci.
-
Commentaire officiel
Chers clients,
nous vous informons que la notice de branchement de l'Aéromax 5 à un système photovoltaïque est disponible depuis le lien suivant https://assistance.thermor.fr/hc/fr/articles/13551016636188-Comment-utiliser-le-chauffe-eau-thermodynamique-A%C3%A9romax-5-avec-des-panneaux-photovolta%C3%AFques
Bien chaleureusement,
Actions pour les commentaires -
Bonjour Monsieur Villagran Yanez,
l'entrée I1 est un contact sec qui doit recevoir le signal du gestionnaire d'énergie dès que la production d'électricité permet d'alimenter le chauffe-eau thermodynamique.
L'alimentation électrique se fait sur le câble 3x2.5 mm² qui équipe le chauffe-eau. Il ne faut jamais mettre l'alimentation électrique sur l'entrée I1.
Merci de votre confiance,
-
Bonjour Monsieur Villagran Yanez,

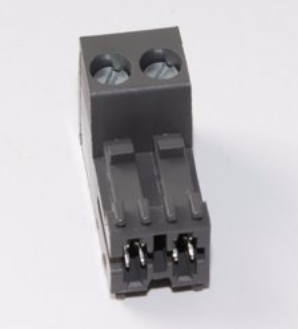

si votre installation est couverte par la garantie de 5 ans, contactez votre installateur afin qu'il vous récupère le connecteur 026343.
Si vous souhaitez commander vous-même ce connecteur, vous trouverez notre gamme de pièces détachées Thermor (sous réserve de disponibilité) auprès de distributeurs de matériel électrique et sanitaire Professionnels. Pour trouver l'agence la plus proche de chez vous, allez sur votre moteur de recherche internet et tapez "distributeur matériel sanitaire" où "distributeur matériel électrique" suivi de votre département puis consultez la liste proposée.
Bien chaleureusement,
-
Bonjour,
Je me permets de relancer ce sujet car il y a une contradiction entre plusieurs sources officielles.
Le manuel technique de l’Aéromax VM indique que le terminal photovoltaïque I1 doit recevoir une tension de 230V AC pour activer le mode solaire.
Cependant, ici sur le forum, il est mentionné que I1 est un contact sec et qu’il ne faut jamais y injecter du 230V, ce qui va à l’encontre de la documentation officielle.
Pourriez-vous clarifier cela de manière définitive ?
-
Faut-il injecter 230V AC dans I1 pour activer le mode photovoltaïque ?
-
Ou suffit-il de fermer un contact sec ?
Par ailleurs, une autre contradiction concerne la position du disjoncteur 2A :
-
Dans le manuel général, il est placé après le gestionnaire solaire.
-
Dans la documentation spécifique, il est placé avant.
Quelle est la configuration correcte à adopter pour une installation sécurisée et conforme ?
Merci d’avance pour votre éclairage.
-
-
Bonjour Goncalosilva,
en effet, le connecteur I1 est destiné à recevoir une alimentation 230V pour valider le démarrage en configuration solaire. Nous spécifions que cette entrée n'est pas destinée à recevoir l'alimentation permanente du chauffe-eau.

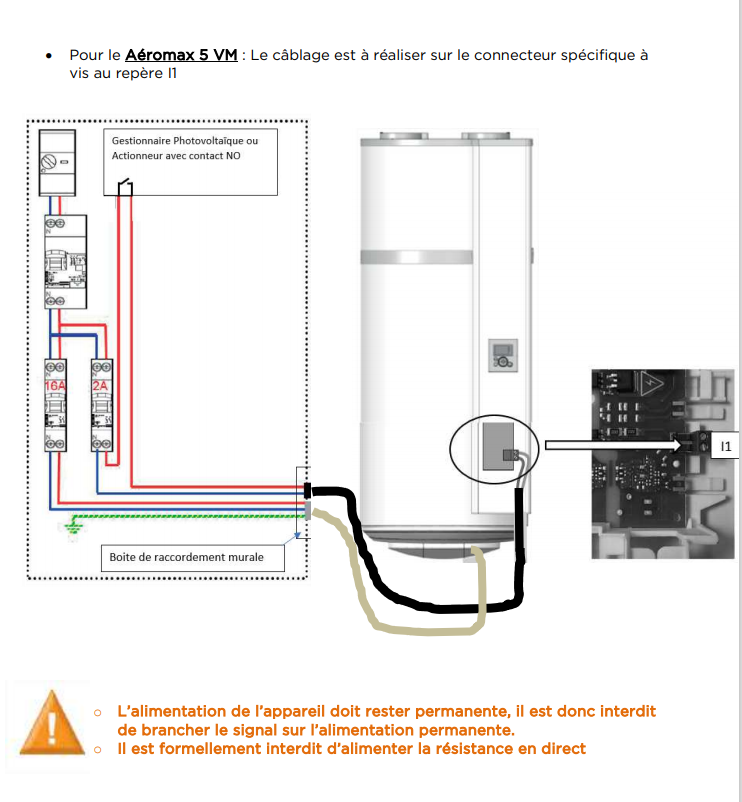

Le schéma électrique fourni est un schéma de principe à adapter à la configuration et aux caractéristiques de l'installation photovoltaïque.
Nous avons réalisé une FAQ qui reprend la notice de ce sujet https://assistance.thermor.fr/hc/fr/articles/13551016636188-Comment-utiliser-le-chauffe-eau-thermodynamique-A%C3%A9romax-5-avec-des-panneaux-photovolta%C3%AFques
Merci de votre confiance,
-
Bonjour,
Merci beaucoup pour votre réponse claire.Juste pour confirmer : je peux donc connecter la phase (230V) sur la borne I1, et le neutre sur le second borne de raccordement prévu.
-
Lorsque des excédents photovoltaïques sont disponibles, le gestionnaire active la sortie et envoie 230V vers I1, ce qui déclenche le mode solaire.
-
Lorsqu’il n’y a pas d’excédent, le gestionnaire coupe la sortie et aucune tension n’est envoyée (0V).
Est-ce bien correct ? Cela permettrait de finaliser l’installation de manière sûre et conforme.
Merci encore !
-
-
Bonjour Gaël,
Merci pour votre confirmation.La connexion est maintenant totalement installée :
✅ Le gestionnaire d'excédents envoie bien 230V vers le bornier I1,
✅ Le neutre est raccordé,

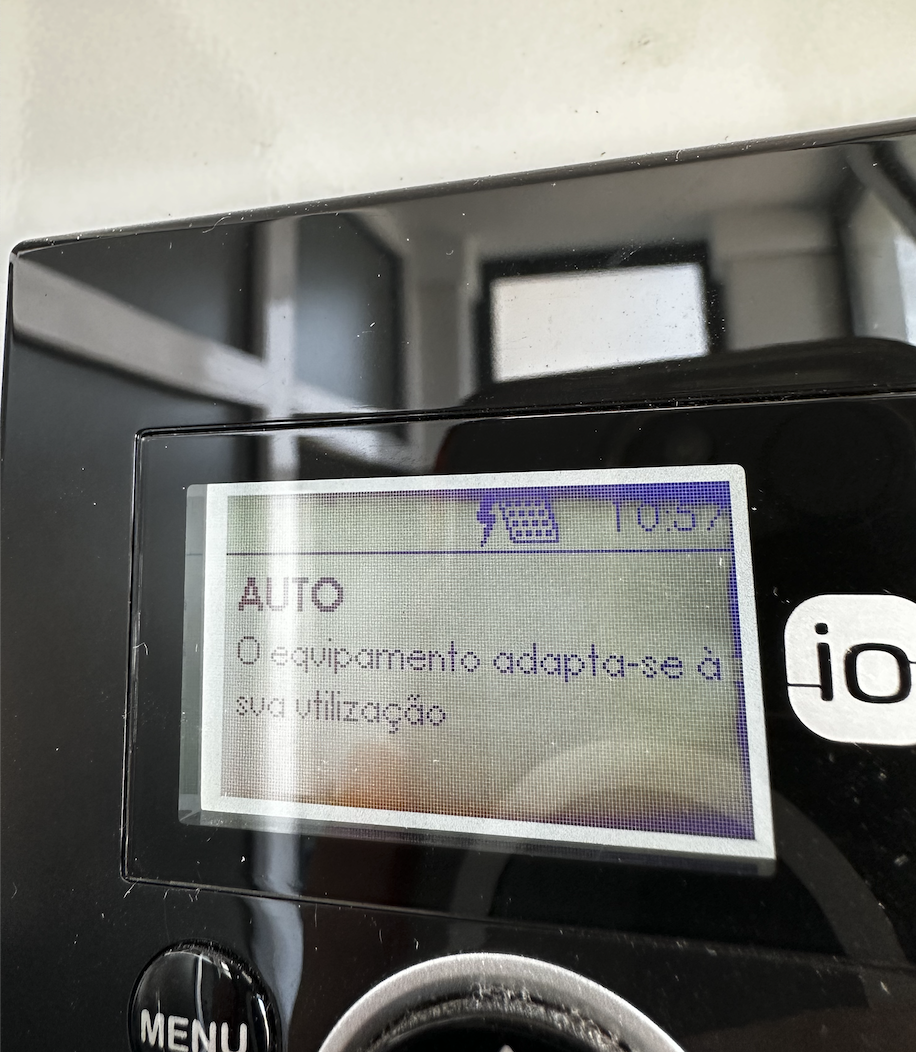

✅ Le chauffe-eau est paramétré en mode “Photovoltaïque”.Cependant, même lorsque le signal de 230V est bien présent à l’entrée I1 (voir photo en pièce jointe), le ballon ne démarre pas la chauffe.
Avez-vous une idée de ce qui pourrait empêcher le fonctionnement ?
Y a-t-il un réglage interne à vérifier, ou un délai d’activation ?Merci beaucoup pour votre aide !
