Il existe deux types de mini chauffe-eau électriques Thermor de petites capacités (Ristretto) : les chauffe-eau sous évier et les chauffe-eau sur évier. Le chauffe-eau peut alors être installé sous pression ou en écoulement libre.

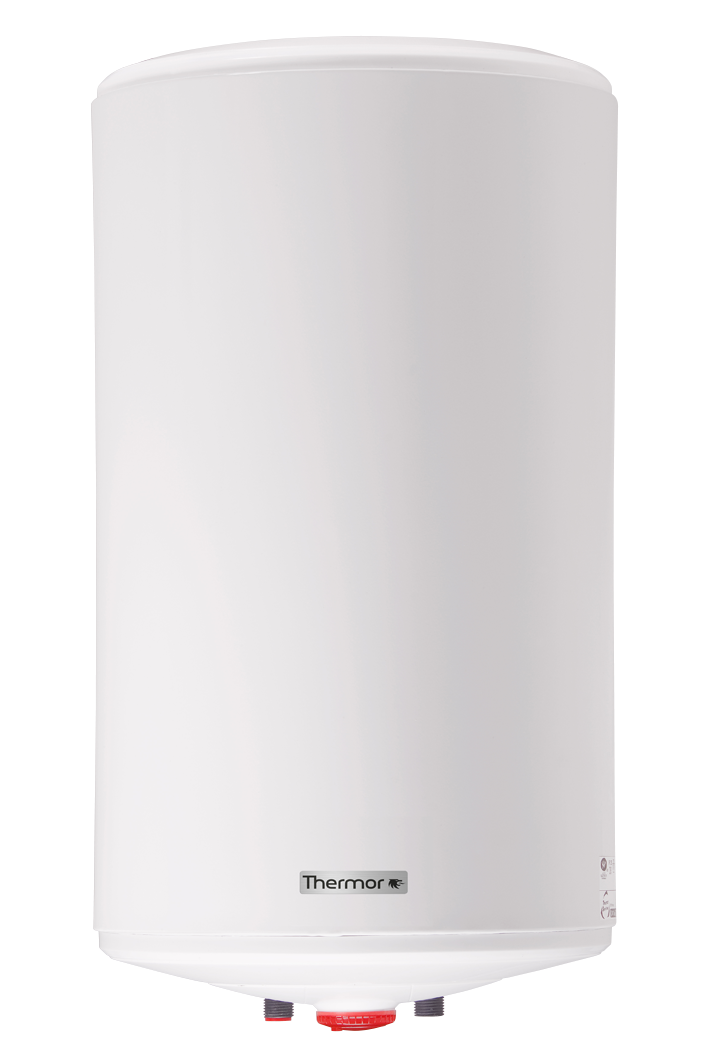

| Chauffe-eau sur évier |

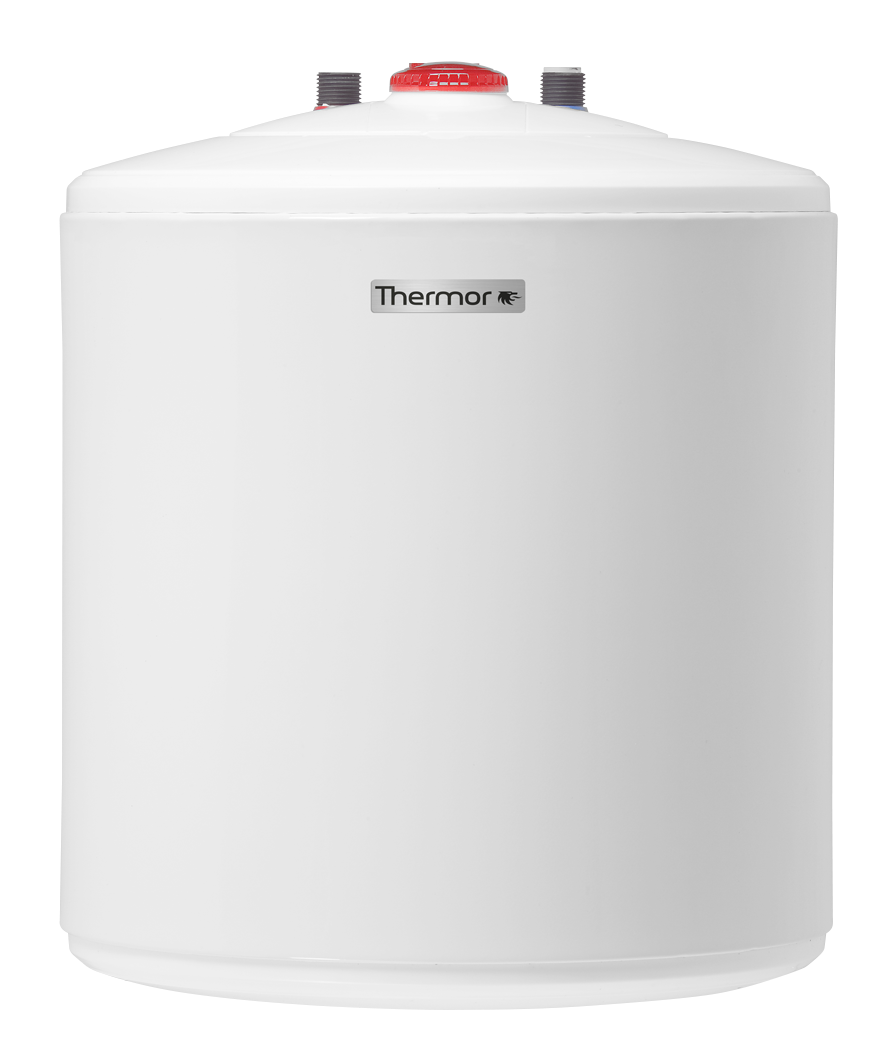

Chauffe-eau sous évier |
Ne jamais inverser le sens de pose de l'appareil au risque d'endommager la partie électrique et d'engendrer des dégâts qui peuvent être important. La garantie ne prend pas en charge les défauts d'installation.
| Avant toutes manipulations sur l’appareil, il est impératif de couper l'alimentation de votre chauffe‑eau électrique Thermor au tableau électrique. |
Installation d'un mini chauffe-eau sous évier 10 ou 15 litres

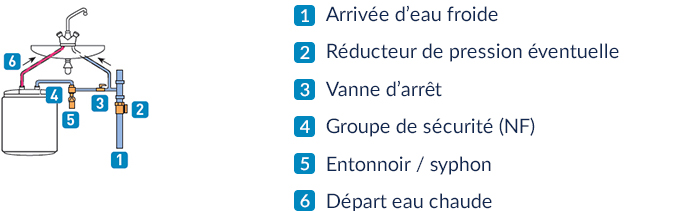

Le chauffe-eau sous évier installé sous pression
Le chauffe-eau sous évier s'installe avec un raccordement sous pression : raccordement relié à un groupe de sécurité.

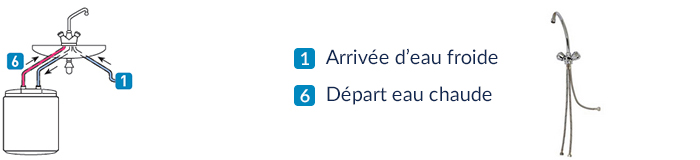

Le chauffe-eau sous évier installé en écoulement libre
Le raccordement à écoulement libre désigne l'installation de votre chauffe-eau électrique Thermor sur une robinetterie spéciale.
Pose correcte d'un chauffe-eau sous évier
Le chauffe-eau sous évier se pose uniquement avec les piquages eau froide et eau chaude sur le dessus de votre appareil.
Explications : si votre chauffe-eau électrique Thermor sous évier est monté à l'envers (piquages eau chaude et eau froide en bas), la résistance se trouvera dans la partie haute de votre appareil et sera à l'air libre. Ce phénomène engendra une "chauffe à sec" de celle-ci et sa destruction.
| Pose correcte | Pose incorrecte |
Installation d'un mini chauffe-eau sur évier 10, 15 ou 30 litres

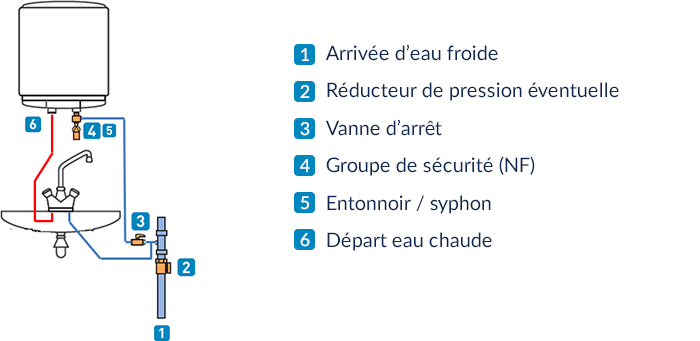

Le chauffe-eau sur évier installé sous pression
Le raccordement sous pression désigne l'installation de votre chauffe-eau électrique Thermor avec un raccordement sur un groupe de sécurité.
Le chauffe-eau sur évier installé en écoulement libre
Le raccordement à écoulement libre désigne l'installation de votre chauffe-eau électrique Thermor avec un raccordement sur une robinetterie spécifique.
Pose correcte d'un chauffe-eau sur évier
Le chauffe-eau sur évier se pose uniquement avec les piquages eau froide et eau chaude sur le dessous de votre appareil.
Explications : si votre chauffe-eau électrique Thermor sur évier est monté à l'envers (piquages eau chaude et eau froide en bas) cela engendra : un échauffement de la partie électrique, de l'eau tiède ou de l'eau froide en soutirage du robinet eau chaude et surtout une "chauffe à sec" de la résistance, donc sa destruction.
| Pose correcte | Pose incorrecte |
