Raccordement electrique

Bonjour,

Dans la maison que j'ai acheté, il y a un chauffe eau thermodynamique thermor,

Vraisemblablement le modèle aeromax 5,

Je rénove l'installation électrique de la maison et je constate que le raccordement electrique du chauffe eau est totalement incorrect (le 2*0.75 sur un fusible 10A en continu...)

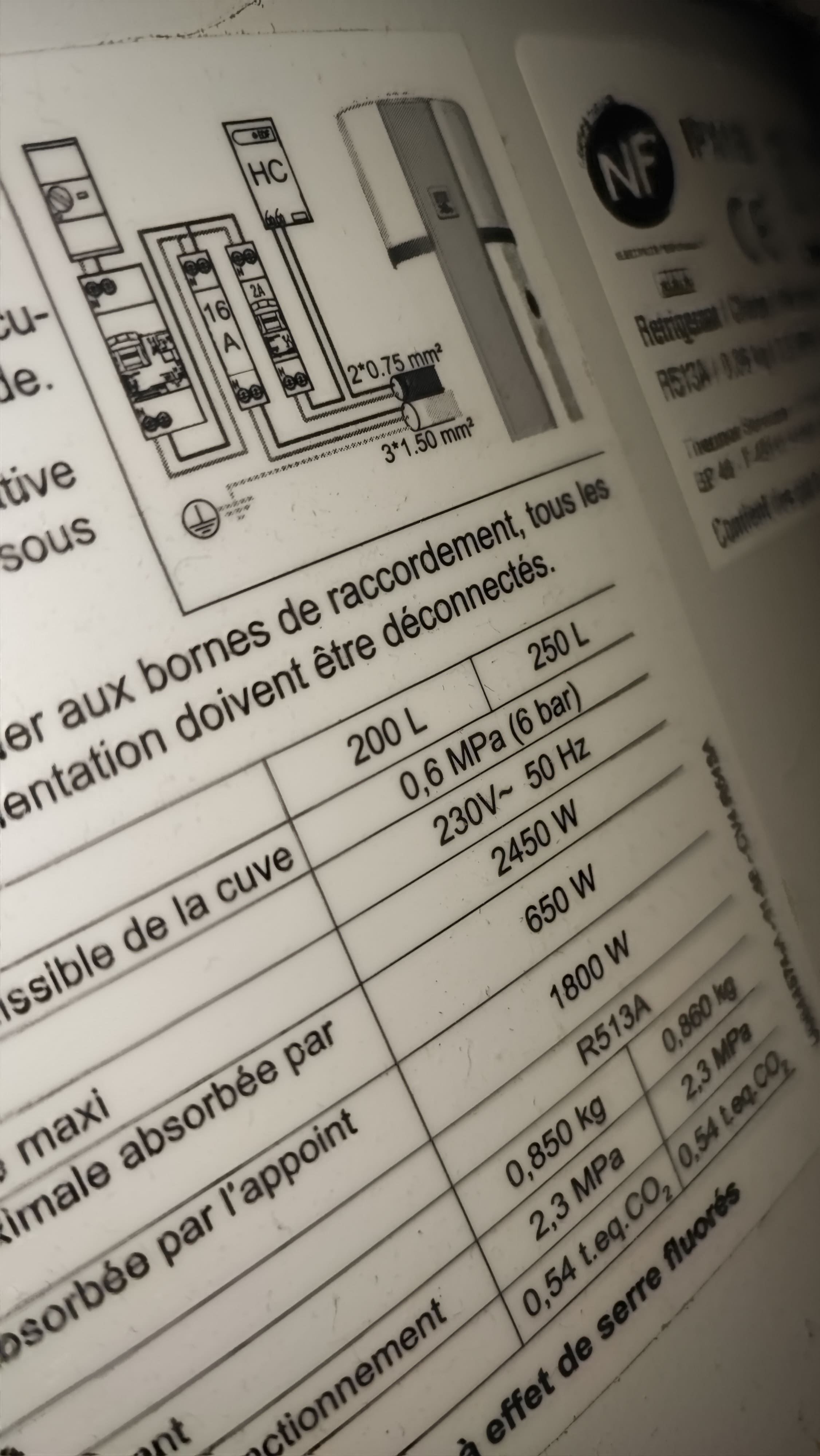

Bref, je souhaite raccorder tel que sur le schema présent sur le chauffe eau mais je suis surpris par le fait d'utiliser le contact HC du compteur linky en direct.

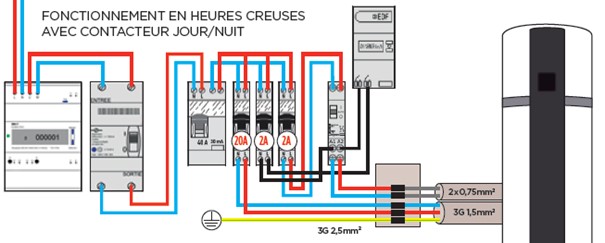

En glanant sur le forum je vois un autre schéma avec un contacteur HC et deux disjoncteur 2A :

Quel est le bon raccordement?
Merci d'avance pour votre aide,

Cdt,

Gael

23 janvier 2026 08:30

Bonjour Bihouette,

les 2 schémas sont valides, le premier est un shéma de principe en connexion direct sur le compteur alors que le second passe par un contacteur jour/nuit qui est plus représentatif des installations de ballons d'eau chaude.

Nous suggérons de faire une installation sur le principe du second schéma c'est à dire avec un contacteur heures creuses/heures pleines.

Bien chaleureusement,
