Vous cherchez à installer le thermostat d'ambiance Auréa 225 en filaire puis à l’associer en radio sur votre pompe à chaleur air-eau ? Découvrez comment brancher le câble d’alimentation puis la procédure d’association radio avec l’unité intérieure.

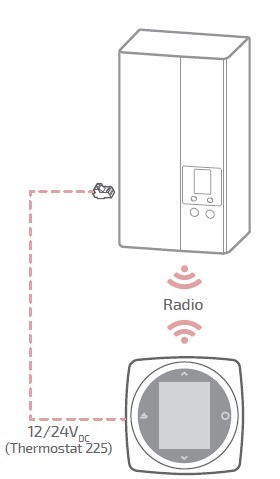

L’alimentation du thermostat 225 est réalisée grâce à la connexion filaire avec l’unité intérieure mais les échanges (demandes d’ordres, changement de température…) sont réalisés en Radio.
Branchement du thermostat d’ambiance Auréa 225

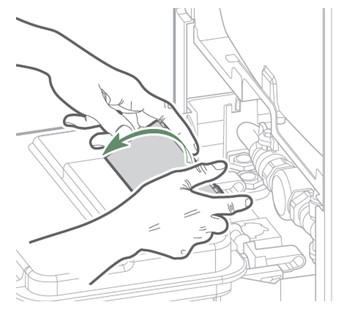

Déclipsez la façade puis basculez le coffret principal.

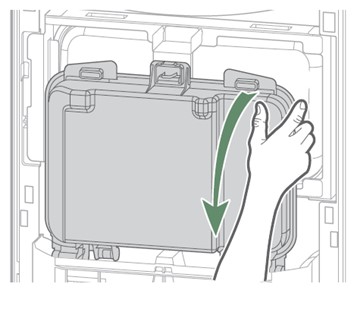

Accédez aux connecteurs des sondes et des thermostats en basculant le coffret vers l’avant.

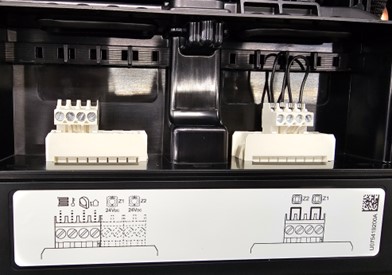

Repérez les bornes de connexion des thermostats Z1 et Z2 de gauche (ne pas toucher aux shunts des connecteurs de droite).

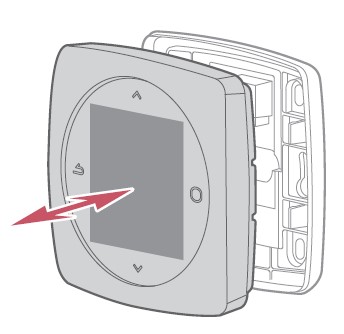

Ouvrez le thermostat en déclipsant l’avant.

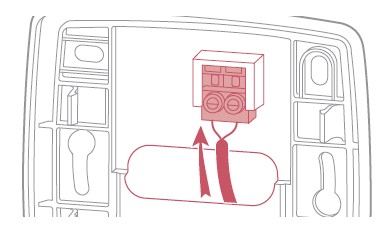

Raccordez le thermostat 225 avec du câble rigide de 0.5 mm² à 1.5mm² ou souple avec des embouts rigides de 0.5 mm² à 0.75mm².
L’alimentation électrique du thermostat Auréa 225 est réalisée, à présent vous pouvez effectuer l’association Radio avec l’unité intérieure.
Association du Thermostat d’ambiance Auréa 225
Dès qu’il est alimenté électriquement, le thermostat 225 affiche établit la communication avec l’unité intérieure et permet de régler :
- La langue
- La date et l’heure
- Le type d’émetteur dans la zone

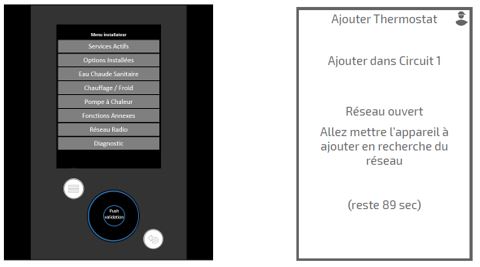

Rendez-vous devant l’unité intérieure puis allez dans le menu Installateur > réseau Radio > ajouter thermostat. L’association est terminée.
Répétez les étapes pour le second thermostat.
