Vous remplacez vos anciens convecteurs énergivores par des radiateurs et vous vous interrogez sur leur branchement ? Vous vous demandez pourquoi vos radiateurs n’ont pas de fil de terre ? Quel est le rôle du fil pilote noir sur le câble d’alimentation du radiateur ?
L’installation de radiateur électrique est simple et accessible à tous les bricoleurs confirmés mais il faut être vigilant et respecter des règles de mise en œuvre pour votre sécurité et le bon fonctionnement de votre installation.
Pour mieux comprendre le fonctionnement de votre radiateur, vous pouvez vous référer à la notice de votre radiateur.
Où se trouve l'alimentation électrique d'un radiateur ?

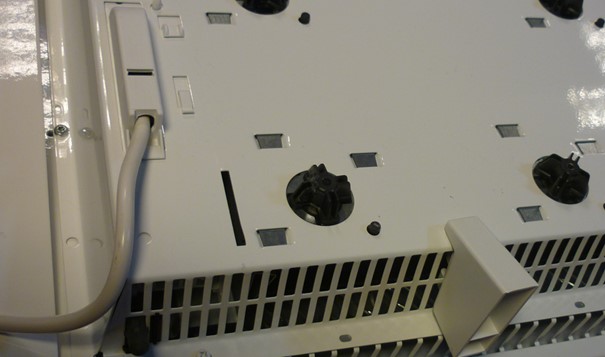

L'alimentation électrique d'un radiateur se situe en bas à droite de ce denier lorsque vous regardez l'appareil installé, façade devant vous. La raison est simple, le câble d'alimentation vient alimenter l'interrupteur puis la carte de puissance et enfin la commande digitale dont l'ensemble se situe à droite de l'appareil.
Comment brancher un radiateur électrique ?
Le chauffage électrique a l’avantage d’être remplacé rapidement puisque sa mise en œuvre et son branchement sont réalisables aisément et sans grandes connaissances techniques. Néanmoins, pour votre sécurité, l’installation d’un radiateur ou d’un sèche-serviette électriques doit répondre aux règlementations de conception des installation électriques définie par la norme NF C 15-100. Cette norme explique notamment que le branchement d’un radiateur ou d’un sèche serviette doit se faire sur une ligne électrique dédiée au chauffage et ne doit pas être branché sur une prise de courant.

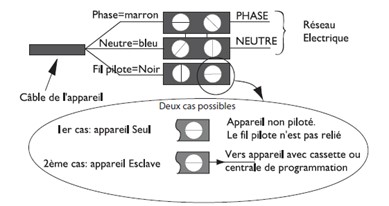

Un radiateur électrique ou un radiateur rayonnant est équipé d’un câble d’alimentation préinstallé à l’arrière et d’une longueur permettant un branchement à la sortie murale derrière l’appareil. Le câble d’alimentation mesurant en moyenne 1 mètre est composé de 3 fils dénudés jouant un rôle différent :
- Le fil marron est le fil d’alimentation de phase
- Le fil bleu est le fil d’alimentation du neutre
- Le fil noir est le fil « pilote » du produit destiné à lui donner des ordres de fonctionnement. Il est à raccorder à un programmateur centralisé, un délesteur ou un appareil fonctionnant sur le protocole « fil pilote »
Une attention particulière sera apportée au branchement du Fil Pilote noir qui ne doit jamais être branché sur un câble de terre.
Le branchement d’un radiateur dans un logement récent bénéficiant d’une installation aux normes électriques en vigueur est relativement simple. En effet, les couleurs des fils électriques qui sortent de la boite de raccordement murale sont identiques à celles du radiateur à installer.
Si la couleur des fils qui sortent de la boite de raccordement au mur ne correspondent pas à celle qui équipe le nouveau radiateur, un électricien devra déterminer la fonctionnalité de chaque câble pour réaliser le branchement de l’appareil de chauffage et éventuellement pour réaliser une remise aux normes de l’installation électrique.
Faut-il brancher le fil de terre sur un radiateur ou un sèche-serviettes ?
Vous aurez remarqué qu’un radiateur électrique ou un sèche-serviettes électrique ne comportent pas de fil de terre. Fabriqués suivant la certification Classe 2 (Classe II), ces appareils possèdent une isolation qui empêche tout contact électrique sur les parties métalliques de l’appareil et qui ne nécessitent pas de branchement à la terre.
Branchement d’un radiateur électrique : matériel et préconisations
L’installation de matériel électrique de chauffage comme un radiateur, un rayonnant ou un sèche-serviettes doit être réalisé dans les règles de l’art, en respectant des règles de sécurité essentielles, le respect des normes et avec le bon matériel électrique comme :
- Un tournevis d’électricien
- Un vérificateur d’absence de tension ou un multimètre proposant cette option
- Une pince à dénuder
- Un système de connexion des câbles (dominos, connecteurs type Wago)
Nous vous expliquons étape par étape comment réaliser le branchement d’un radiateur électrique ou d’un sèche serviette.
Etape 1 : Travailler hors tension électrique
Rendez-vous devant le tableau électrique et coupez l’alimentation de la ligne électrique du radiateur à installer.
Etape 2 : Accédez au branchement
Dans le cas d’un remplacement, vérifiez que la commande thermostat ne s’allume pas. Décrochez l’appareil de son support mural puis retirez le cache de la boite de raccordement murale pour accéder au branchement électrique
Etape 3 : Vérifiez l’alimentation électrique
Avant de retirer le câble d’alimentation, vérifiez l’absence de tension entre la phase et le neutre, entre la phase et le fil pilote puis entre le neutre et le fil pilote.
Si une tension est mesurée alors que la ligne est bien sur OFF, contactez immédiatement un électricien.
Ensuite libérez les câbles d’alimentation de l’ancien radiateur en dévissant les dominos ou en retirant les Wago.
Etape 4 : Installez le support mural
Si vous installez un nouveau radiateur, retirez l’ancien support mural puis installez celui qui est fourni avec le nouveau radiateur. Les radiateurs et sèche-serviettes Thermor sont fournis avec un gabarit de pose pour une installation plus pratique et rapide.
Etape 5 : Branchez le nouveau radiateur
En reprenant le schéma détaillé dans la notice de votre radiateur ou de votre sèche-serviettes, branchez à minima le câble de phase (marron) et de neutre (bleu) aux câbles présents dans la sortie de câble murale. Ces deux câbles suffisent à alimenter votre appareil de chauffage.
Le fil pilote (noir) sera branché uniquement sur un système de programmation ou de pilotage répondant au protocole fil pilote. Si votre installation n’est pas équipée d’un programmateur centralisé fil pilote, d’un délesteur fil pilote ou d’un appareil fonctionnant sur le protocole fil pilote, ce câble (noir) ne devra pas être utilisé, ni branché sur la terre mais devra être branché, au choix, sur un domino en attente et isolé ou couvert d’un adhésif isolant électriquement.
Etape 6 : Repositionnez le radiateur
Vérifiez que les câbles d’alimentation soient bien serrés dans le Wago ou le domino, mettez en place le cache-câble du boitier mural puis accrochez le radiateur à son support mural.
Etape 7 : Vérifications et essais
Rendez-vous devant le tableau électrique puis alimentez électriquement le radiateur en positionnant la protection sur ON.
Allumez votre appareil de chauffage en vous aidant de la notice si besoin. Attention, certains modèles ont un interrupteur, pensez à le positionner sur ON.
Le radiateur électrique est bien branché mais il ne fonctionne pas ?
Vous avez branché votre radiateur seulement il ne s’allume pas malgré les indications détaillées dans la notice ?
Les étapes d’installation détaillées dans ce contenu sont suffisamment complètes pour vous aider à installer votre équipement de chauffage électrique seulement toutes les installations ne correspondent pas aux normes actuelles ce qui peut rendre la mise en œuvre complexe.
Il n’est pas rare d’observer que des anciens logements soient équipés de câbles de couleurs différentes que le marron, le bleu et le noir, être équipés d’un câble de terre ou de constater qu’une tension est détectée alors que la protection électrique a bien été positionnée sur OFF.
En cas de doutes nous vous suggérons de faire appel à un électricien professionnel qui réalisera une analyse et une remise aux normes de votre installation électrique .
