Dysfonctionnement thermostat Digital KS 400104
Bonjour,
Je possède un chauffage au sol piloté par un programmateur avec un relais de puissance et associé a un thermostat bi-lames que je viens de changer pour le thermostat KS.
J'ai branché les 4 fils comme ça :
La phase sur L, le neutre sur N , le file pilote sur FP et le fil de programme sur CDC . le thermostat s'allume et affiche la température le témoin de chauffe est activé mais au tableau électrique le contacteur de puissance reste muet. (pas de chauffage)
Si je branche le fil de programme sur C CDC le thermostat ne s'allume plus et le contacteur de puissance est bien actif (chauffage)
Avez vous la solution ?
-
Bonjour Monsieur Prince,

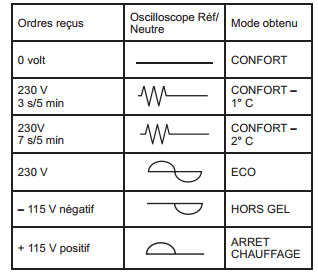

je pense qu'il y a soit un défaut de mise en oeuvre où une anomalie au niveau du réseau électrique. Dans un premier temps vérifiez que le fil pilote n'envoie pas des tensions parasites sur les thermostats. Les valeurs entre le fil pilote et le neutre doivent correspondre au tableau ci-dessous. Si une valeur ne correspond pas au mode en cours envoyé par le gestionnaire, trouvez et corrigez l'erreur.
Ensuite, le branchement doit correspondre aux schémas suivants dans le cas de 4 conducteurs:
Thermostat 400100 Thermostat 400104 Câble
Borne 6 Borne N Neutre
Bornes 5 et 1 Borne L Phase
Borne 4 Borne FP Fil Pilote
Borne 3 Borne CDC Câble du Corps de chauffe
Il vous faut vérifier que votre thermostat est bien alimenté au maximum à 10A et si il y a un relai de puissance il ne doit pas dépasser les 10A également (alimentation par une trame maximum de 2200W).

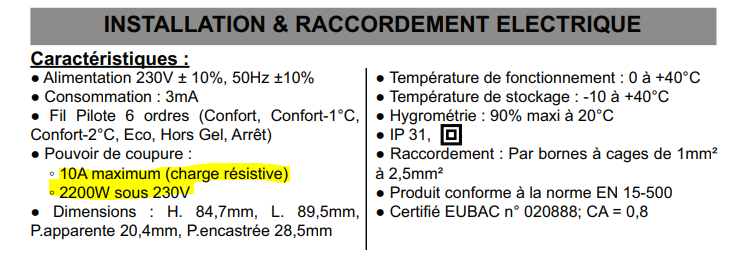

Je vous joins une capture de votre notice vous indiquant ces caractéristiques ci-dessous.
En vous souhaitant une bonne journée.
Bien chaleureusement.
