Précisions aéraulique Chauffe eau Thermodynamique Aeromax 5
Bonjour à tous,
Désolé d'avance si mon problème est traité ailleurs, je n'en ai pas trouvé trace.
Mon CET Aeromax 5 200L est posé sur le sol de mon sous-sol isolé. De l'avis d'un technicien Thermor, l'installation n'est pas conforme. En effet, ni l'entrée ni la sorte d'air ne sont gainées, et les deux bouches sont orientées vers le haut. Le tout dans un petit volume.
Je décide donc de modifier l'installation, notice à l'appui. Pour des contraintes que je vous épargne, je pars sur du semi-gainé : l'entrée sera toujours libre, orientée vers le haut. La sortie sera gainée au PEHD 160, orientée sur la droite quand on est face au CET.
Première question SVP : pour un gainage d'entrée et sortie en PEHD, selon la notice, la longueur max de gaine est 16m. Quid pour un semi-gainé ? Toujours 16m ? 8m ? Autre chose ?

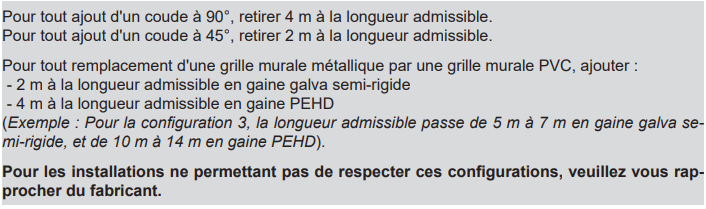

Deuxième question : pour contourner les contraintes techniques, je vais devoir utiliser 4 coudes à 45, soit 8m de perte de longueur admissible. Est-ce que des coudes à 30 diminueraient le problème ? En d'autres termes, si un coude à 90 fait perdre 4m, et un coude à 45 2m, est-ce qu'un coude à 30 fait perdre "uniquement" 1,33m ?
Je vous remercie de m'avoir lu ! Bonne soirée.
-
Bonjour T'es court,
J'ai bien pris en compte votre demande concernant un besoin d'informations complémentaires sur le gainage de votre Aeromax 5.

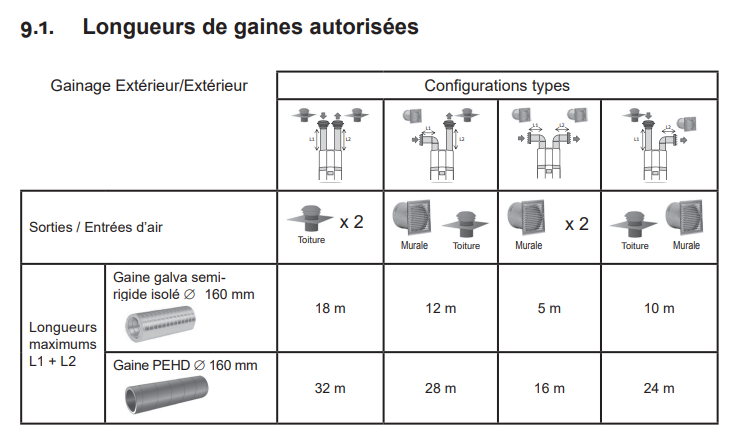

Afin de répondre à votre première question, il faudra se pencher sur le tableau disponible dans la notice d'installation de votre appareil.
Vous indiquez dans votre demande "l'entrée sera toujours libre, orientée vers le haut. La sortie sera gainée au PEHD 160, orientée sur la droite quand on est face au CET." Il faudra donc se baser sur le schéma le plus à droite de notre tableau, étant donné que vous n'aurez pas de perte de charge en entrée mais une perte en sortie due au coude.
Celui-ci annonce 24m de gaine PEHD ou 10m en gaine semi-rigide, ces 2 valeurs sont valables pour une longueur maximum L1 (entrée) + L2 (sortie). N'ayant pas de gaine en entrée, vous aurez donc les 24m de gaine PEHD ou 10m en gaine semi-rigide pour effectuer votre raccordement.
Enfin, pour votre seconde question, nous ne pourrons pas vous certifier que le calcul que vous nous avez indiqué sera effectif, ne l'ayant pas testé sur notre appareil. Seul ce qui est indiqué sur notre notice fait foi
Je vous remercie de votre confiance.
Bien chaleureusement,
-
Bonjour, merci de votre réponse rapide et exhaustive. Rapportées à mon installation, je retiens les informations suivantes :
- Je dispose d'un équivalent de 24 mètres linéaires de refoulement,
- Je vais pour l'instant rester sur des coudes à 45 puisque vous les avez testés.Mon installation comportera donc les éléments suivants :
- 4 mètres linéaires de gaine (éq. 4m),
- 4 coudes à 45 (éq. 8m),
- 1 sortie murale verticale inox (éq. 1m),
- Soit un équivalent de 13m.Mon calcul vous semble-t-il conforme ? Si vous, le ventilateur devrait travailler dans sa zone de confort (13m pour un max de 24).
Très cordialement.
-
Les informations que vous nous indiquez semblent correctes.
Par précaution, je vous invite tout de même à faire valider celles-ci par un professionnel afin de certifier la bonne mise en œuvre sur votre installation.
Je vous remercie encore pour votre confiance.
Bien chaleureusement,
